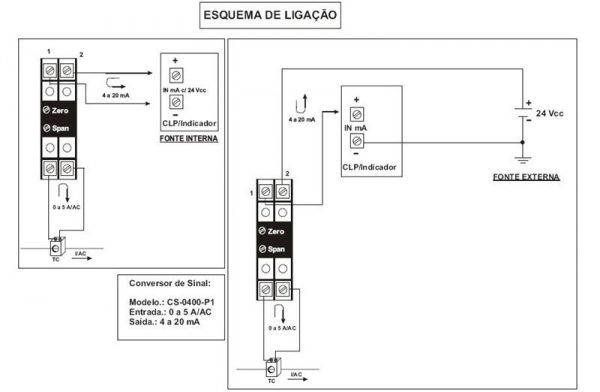

Os Conversores de corrente/AC “CONNECT-JCO” da linha TT fazem a leitura da corrente alternada senoidal de 60HZ dos TC “transformadores de corrente”, e com CI “circuito integrado” dedicado internamente convertem estas variações da corrente I/AC no sinal padronizado de 4 a 20ma no sistema 2 fios, ou seja, a corrente de sinal já circula pela própria alimentação, podendo ser lida nos equipamentos com sistema de leitura 2 fios.
Desenvolvido com altíssimo grau de tecnologia e um processo de fabricação utilizando circuitos integrados de alta precisão, estabilidade térmica e imunidade a ruídos eletro-magnéticos de campo, que lhe garantem confiabilidade, robustez e longevidade.

Características Técnicas

• Alta Estabilidade Térmica
• Alta Imunidade a Ruído
• Proteção contra picos de tensão e sobre-alimentação
• Proteção contra inversão de polaridade
• Led indicativo de funcionamento
• Ajustes de ZERO e SPAN acessíveis
• Precisão: melhor que 0.3% FS
• Alimentação: 12 a 36 vcc
• Potência: 1W

Aplicação: O transdutor eletrônico I/AC ma é apropriado para fazer leituras da corrente de consumo de motores elétricos, resistências elétricas, transformadores ou até mesmo entrada de sistema trifásico. Em conjunto com transformadores de corrente o sistema todo trabalha isolado eletricamente da corrente principal, podendo enviar com segurança o sinal de 4a20ma para supervisórios.
